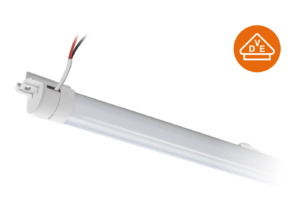

LED Sanierungseinsatz TENEO AC

VDE-zertifizierte LED-Umrüstlösung mit internem Treiber

Kostengünstig und zugleich schnell Beleuchtungssysteme sanieren und von hoher Systemlichtausbeute profitieren: Mit dem rechtssicheren, VDE-zertifizierten „Leuchte-in-Leuchte“-Konzept lassen sich bestehende Gehäuse weiter nutzen. Der LED Sanierungseinsatz TENEO AC ist die durchdachte Umrüstlösung für klassische T5- und T8-Leuchtstoffröhren, die für Büroflächen, Flure oder Hallenbereiche bisher als Standard galten.

Bei der Installation müssen alte Fassungen nicht entfernt werden. Sieben Längenausführungen, die kürzer als T5/T8 sind, passen perfekt dazwischen. Dank der arretierbaren Magnete zur exakten Positionierung, der Zuleitung (Braun/Blau - 0,75 mm²) und eines vorkonfigurierten Anschluss-Klemmblocks ist der Leuchtentausch extrem zeitsparend. Der integrierte, EL-zertifizierte Treiber* ist für den Notstrom bzw. DC-Betrieb geeignet.

▶ TENEO Broschüre

▶ TENEO Montage-Video

▶ T5/T8 Umrüst-Checkliste als praktischer Leitfaden für eine rechtskonforme Umrüstung

Für eine rechtssichere T5-/T8-Umrüstung ist u.a. auf eine mechanische Entlastung der Klemmstellen (Zugentlastung) zu achten (ZVEI White Paper). Wir empfehlen die Verwendung des angebotenen TENEO Anschluss-Klemmblockes mit integrierter Zugentlastung.

Andere Lichtfarben-Kombinationen wie z.B. 5000 / 6000 K optional in weiteren Längen erhältlich.

Icon Abstrahlwinkel 120° Haupt / 200° Neben

Highlights Kompakt

Leuchtstoffröhre mit brennender Lunte, TENEO als zeitsparender Ersatz

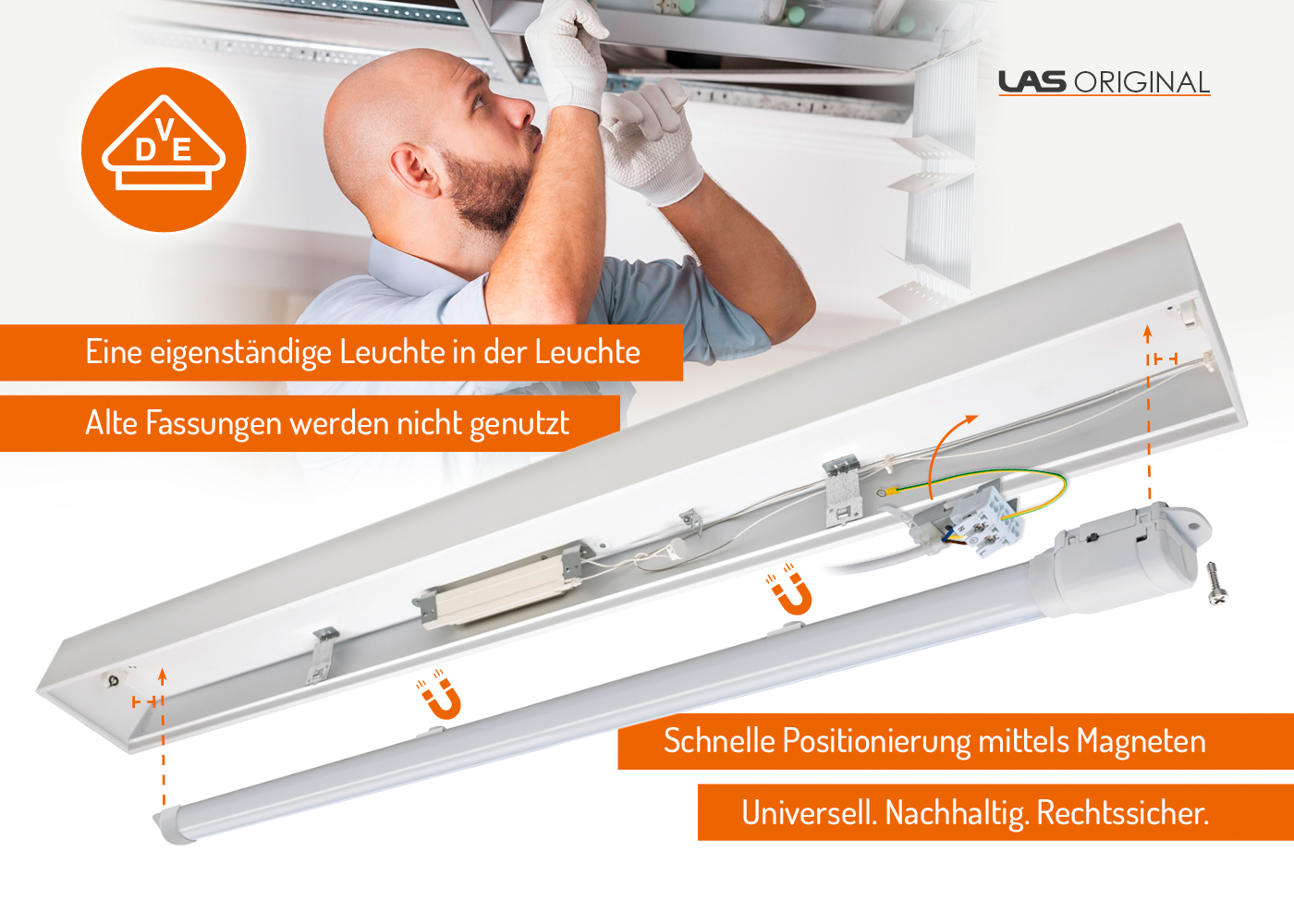

Grafik TENEO-Prinzip als eigenständige Leuchte in der Leuchte mit VDE-Zertifizierung

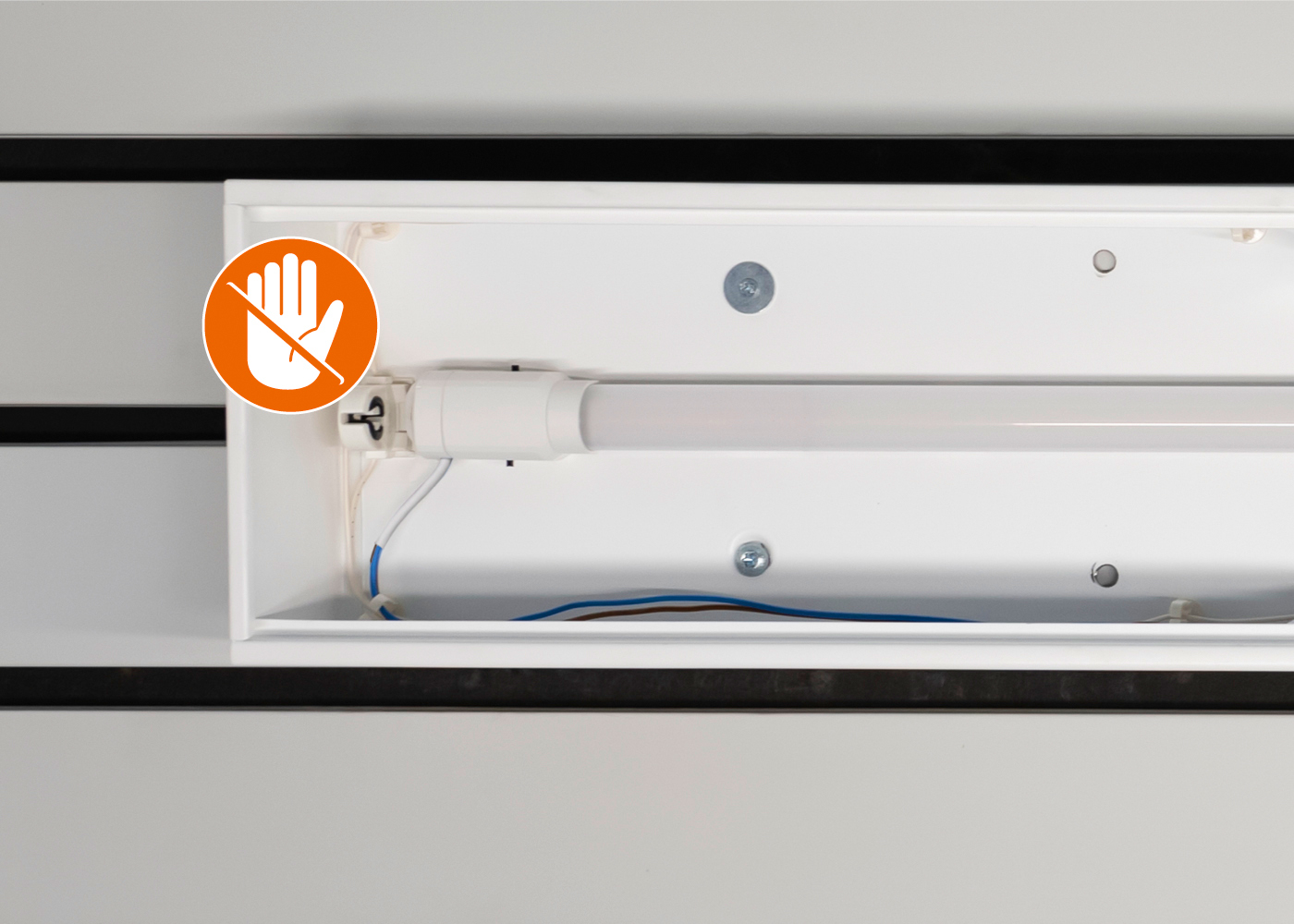

LED Sanierungseinsatz TENEO in einem Bestandsgehäuse zwischen Fassungen gesetzt — Kürzer als T5/T8 wird TENEO zwischen alte Fassungen gesetzt – bestehende elektrische Komponenten verbleiben ungenutzt

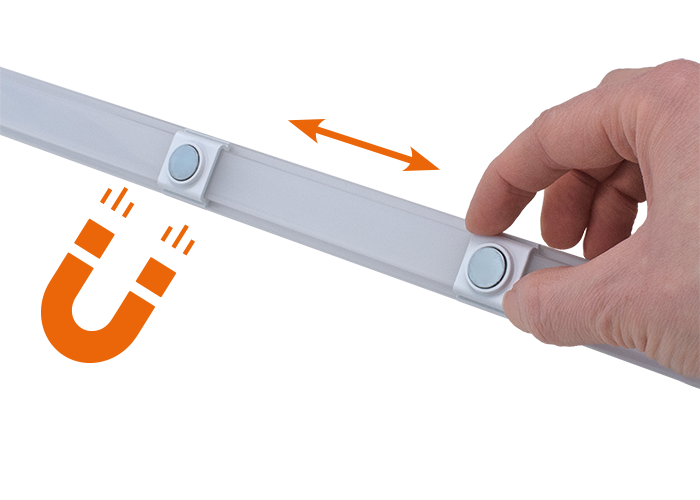

Arretierbare Magnete auf der Leuchtenrückseite des LED Sanierungseinsatz TENEO — Arretierbare Magnete auf der Leuchtenrückseite zur einfachen Positionierung im Gehäuse

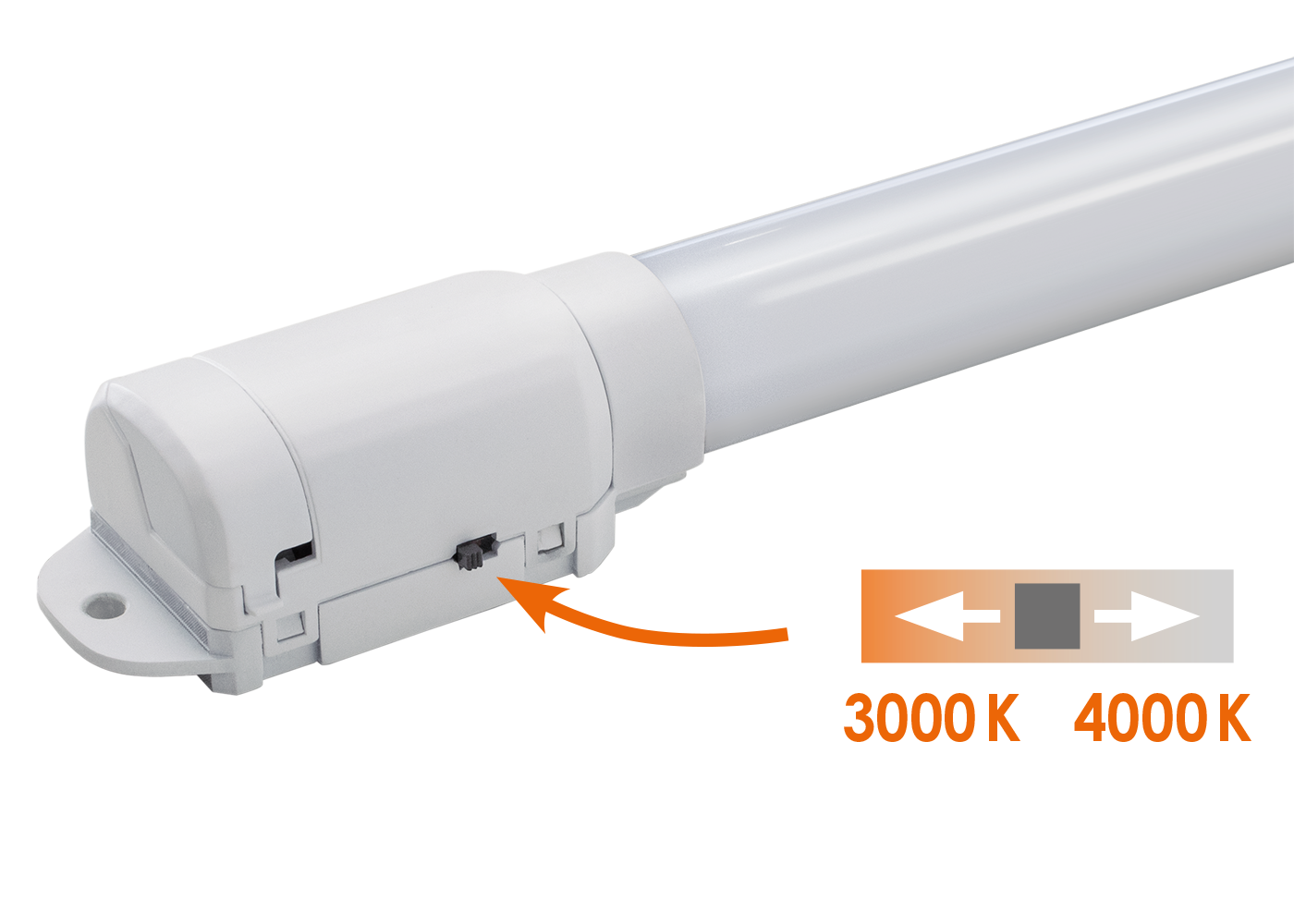

Leuchtenkopf mit Schieberegler zur Lichtfarbeinstellung 3000 oder 4000 K — Einfache Einstellung von je zwei Lichtfarbtemperaturen und Leistungseinstellungen per Schieberegler

TENEO mit anderen T5-T8-Umrüstlösungen (Retrofit, Kernversionslampe, Universal-Umrüstsatz, Leuchtenspeziefischer Umrüstsatz) im Vergleich

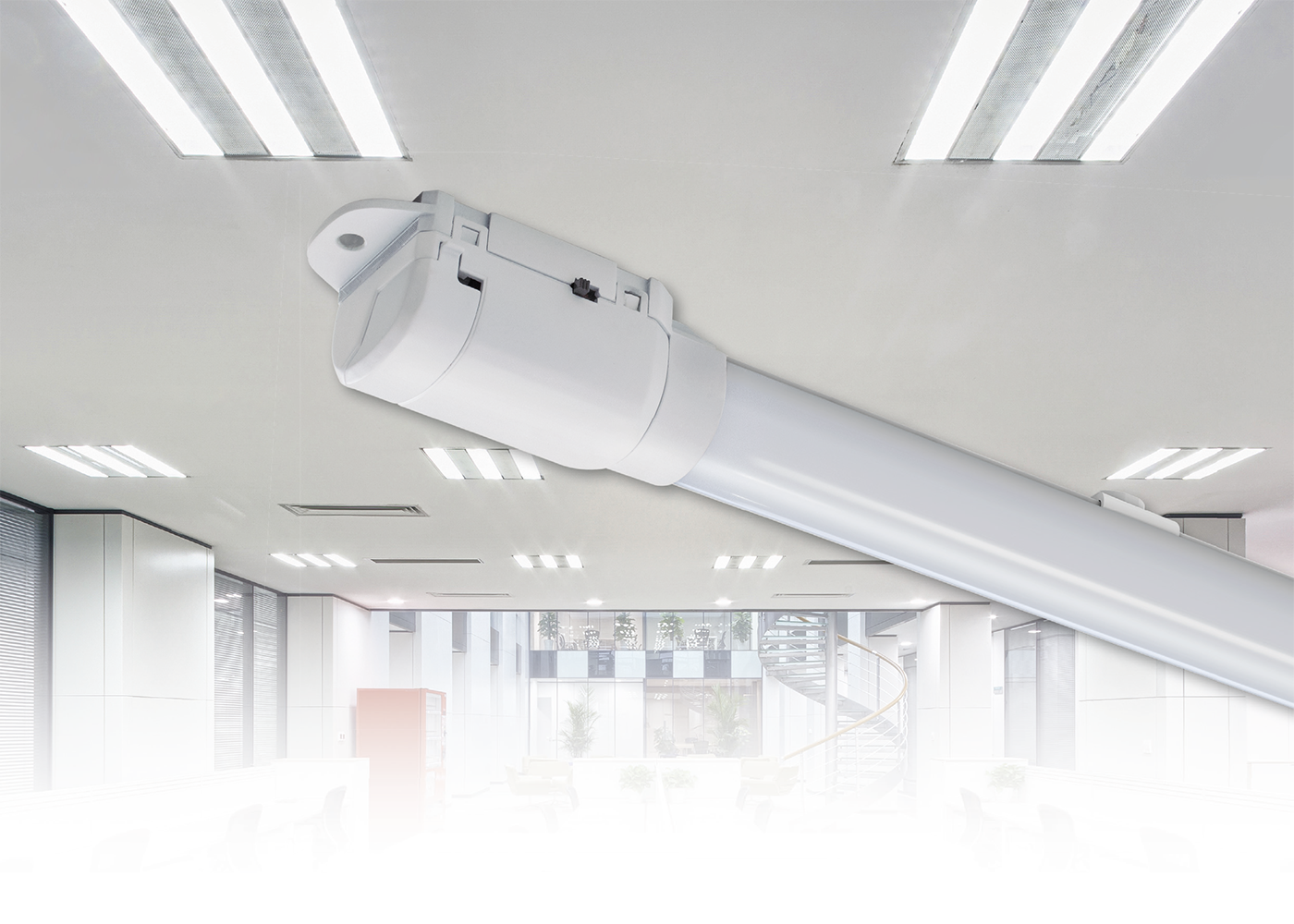

Anwendung Rastergehäuse im Büro mit LED Sanierungseinsatz TENEO AC

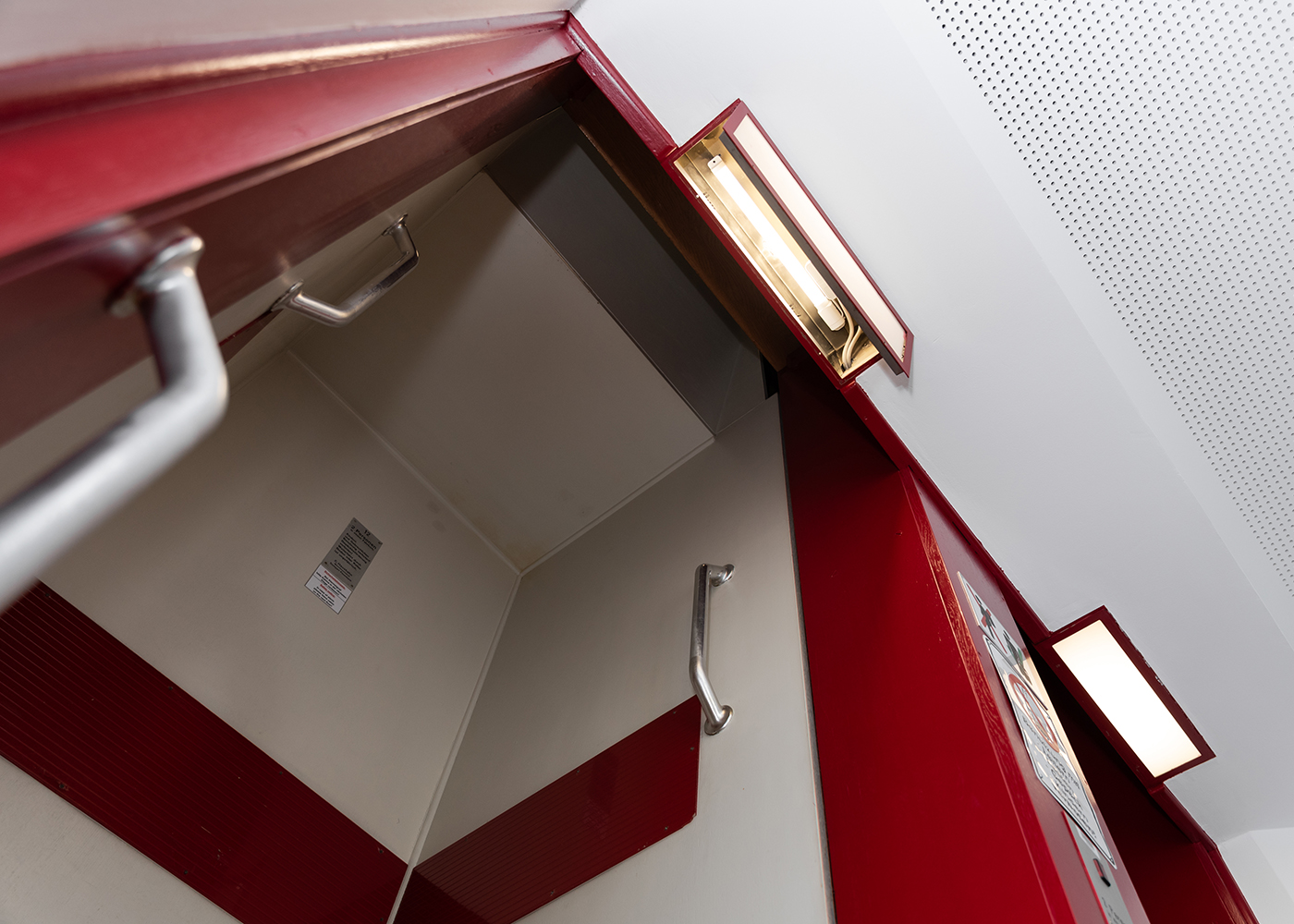

Anwendung Leuchtengehäuse vor Paternoster LED Sanierungseinsatz TENEO — Erhältlich in allen gängigen T5- und T8-Längen für vielfältige Einsatzmöglichkeiten

LED Sanierungseinsatz TENEO AC mit arretierbaren Magneten auf der Leuchtenunterseite

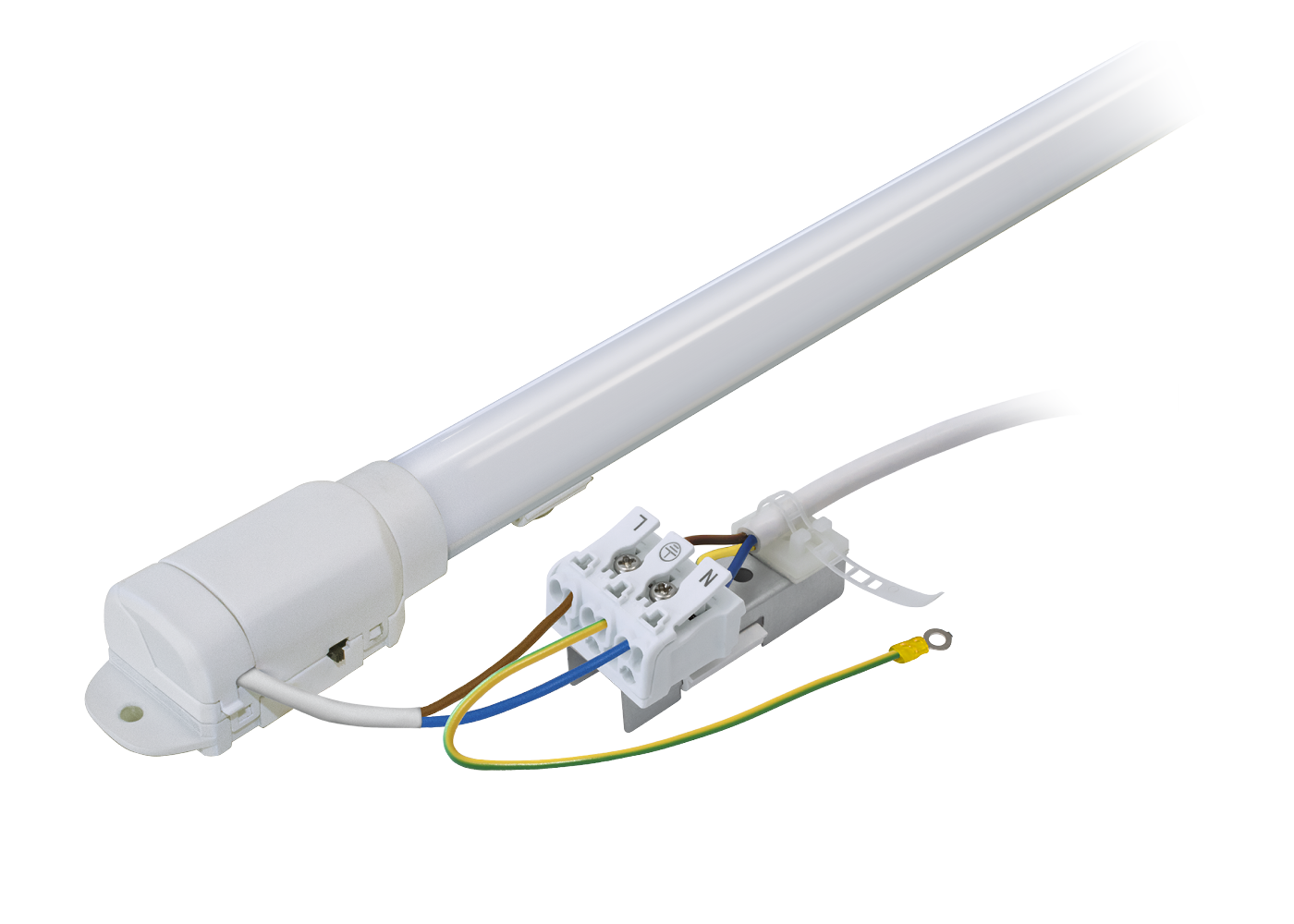

TENEO mit Zubehör Anschlussklemmblock — Für eine rechtssichere Umrüstung TENEO bitte nur mit unserem vorkonfigurierten Anschlussklemmblock mit Zugentlastung nutzen

Zwei Magnetfüße für LED Sanierungseinsatz TENEO oder Zubehör — Zubehör: Magnetfüße zur Anbringung auf der Unterseite von Leuchtenmodul, Klemmblock oder Montageschlitten

Zwei Sockel mit Bohrloch und Schraube für LED Sanierungseinsatz TENEO — Zubehör: Sockel mit Bohrloch und Schraube zur Anbringung auf der Unterseite von Leuchtenmodul, Klemmblock oder Montageschlitten

Höhenverstellbarer, magnetischer Abstandshalter am LED Sanierungseinsatz TENEO — Zubehör: Höhenverstellbarer, magnetischer Abstandshalter für Gehäuse mit wenig Platz

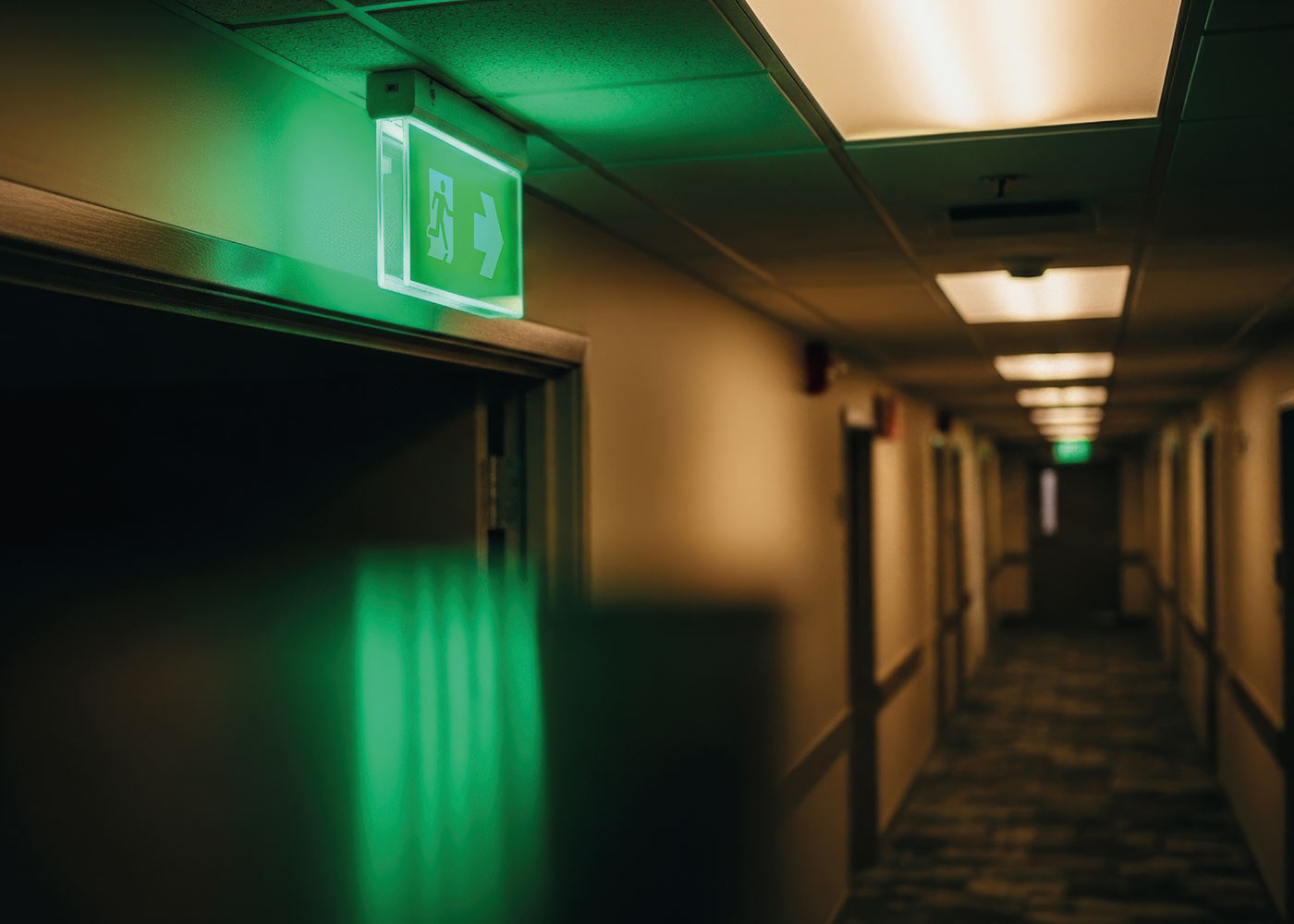

TENEO AC Notausgangbeleuchtung in einem Flur

Universelle LED-Umrüstlösung für T5-/T8-Leuchtstoffröhren
Rechtssichere, kompatible „Leuchte-in-Leuchte“ mit VDE/CE-Zertifizierung
Gehäuse weiter nutzen – positioniert zwischen ungenutzten Fassungen
Arretierbare Magnete zur exakten Positionierung und schnellen Installation
Auswahl der Leistung und der Lichtfarbe per 2-stufigen Schiebereglern

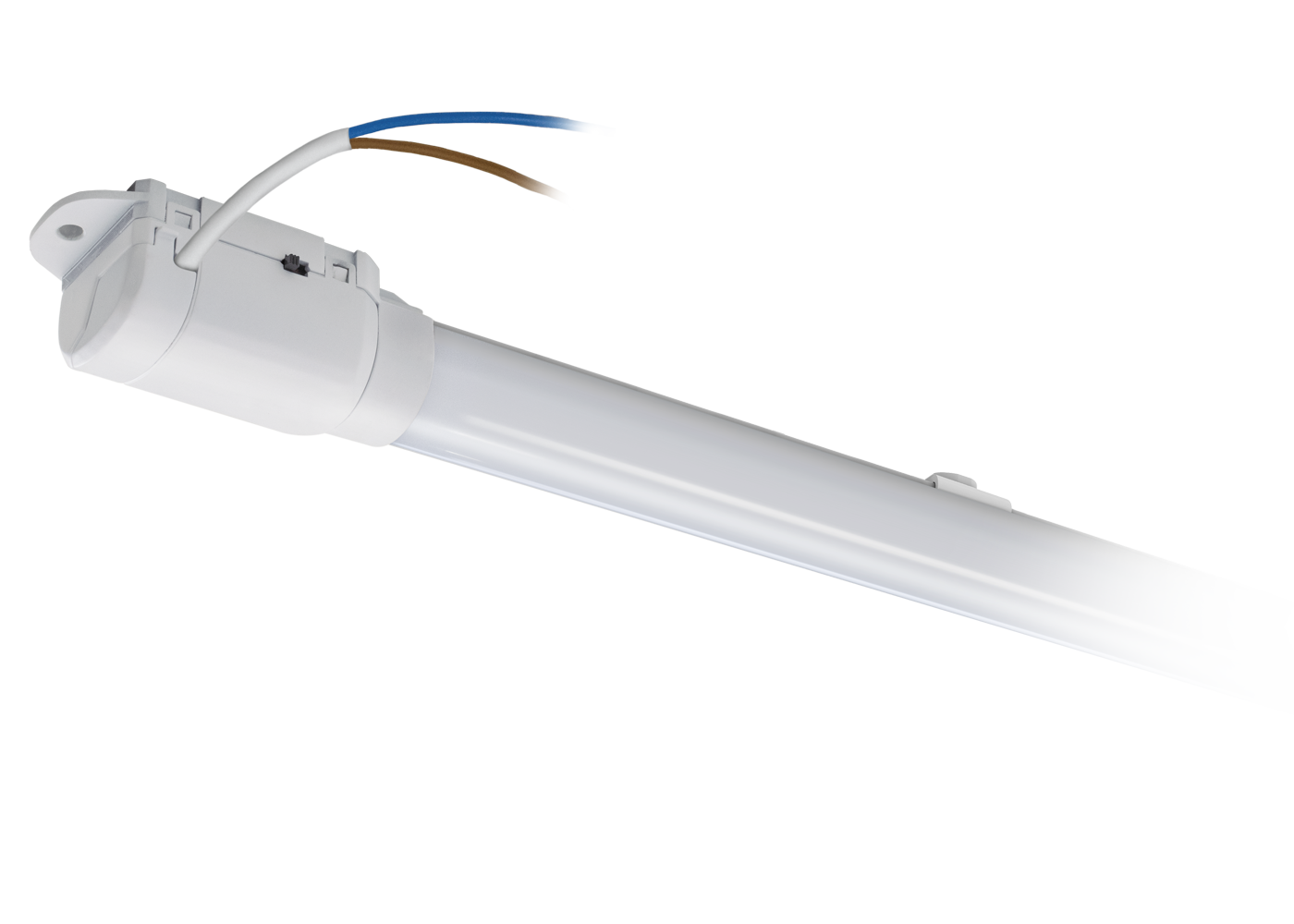

LED Sanierungseinsatz mit arretierbaren Magnetfüßen und selbstschneidenden Schrauben für zusätzliche Sicherheit, inkl. Zuleitung

Artikel-Nr.	Ersatz für	Leistung	Lichtstrom	Lichtfarbe	Abstrahlwinkel	Dimmung	Maße	Preis
LS-TN30SW-15	T8 / 1,50 m	24 / 30 W	4320 - 5400 lm	3000 / 4000 K	120° (max. 200°)	DIP	1480 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN30CW-15	T8 / 1,50 m	24 / 30 W	4320 - 5400 lm	5000 / 6000 K	120° (max. 200°)	DIP	1480 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN22SW-12	T8 / 1,20 m	18 / 24 W	3240 - 4320 lm	3000 / 4000 K	120° (max. 200°)	DIP	1180 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN22CW-12	T8 / 1,20 m	18 / 24 W	3240 - 4320 lm	5000 / 6000 K	120° (max. 200°)	DIP	1180 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN18SW-10	T8 / 1,05 m	12 / 18 W	2160 - 3240 lm	3000 / 4000 K	120° (max. 200°)	DIP	1027 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN18SW-09	T8 / 0,90 m	12 / 18 W	2160 - 3240 lm	3000 / 4000 K	120° (max. 200°)	DIP	875 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN12SW-06	T8 / 0,60 m	9 / 12 W	1620 - 2160 lm	3000 / 4000 K	120° (max. 200°)	DIP	570 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN12CW-06	T8 / 0,60 m	9 / 12 W	1620 - 2160 lm	5000 / 6000 K	120° (max. 200°)	DIP	570 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN12SW-04	T8 / 0,45 m	9 / 12 W	1400 - 1860 lm	3000 / 4000 K	120° (max. 200°)	DIP	418 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN30SW-14	T5 / 1,50 m	24 / 30 W	4320 - 5400 lm	3000 / 4000 K	120° (max. 200°)	DIP	1430 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN30CW-14	T5 / 1,50 m	24 / 30 W	4320 - 5400 lm	5000 / 6000 K	120° (max. 200°)	DIP	1430 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN22SW-11	T5 / 1,15 m	18 / 24 W	3240 - 4320 lm	3000 / 4000 K	120° (max. 200°)	DIP	1130 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN22CW-11	T5 / 1,15 m	18 / 24 W	3240 - 4320 lm	5000 / 6000 K	120° (max. 200°)	DIP	1130 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN18SW-08	T5 / 0,90 m	12 / 18 W	2160 - 3240 lm	3000 / 4000 K	120° (max. 200°)	DIP	829 x 33 x 28 mm	GH-Preis prüfen Anfragen
LS-TN12SW-05	T5 / 0,60 m	9 / 12 W	1620 - 2160 lm	3000 / 4000 K	120° (max. 200°)	DIP	529 x 33 x 28 mm	GH-Preis prüfen Anfragen

Zubehör

Artikel-Nr.	Bezeichnung	Preis
LS-TN-AK	Anschluss-Klemmblock 3-polig	GH-Preis prüfen Anfragen
LS-TN-MF	2 Stück Magnetfüße	GH-Preis prüfen Anfragen
LS-TN-SF	2 Stück Sockel	GH-Preis prüfen Anfragen
LS-TN-VF	3 Stück höhenverstellbare Abstandshalter	GH-Preis prüfen Anfragen
